机房综合布线工程：打造高效信息传输网络，推动智能化建设

随着数据中心高密度刀片式服务器及存储设备数量的增多,数据中心面临着网络性能、散热、空间、能耗等一系列严峻的挑战。

综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。它既能使 语音、数据、图象设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。

综合布线的特点：综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备；综合布线对不同厂家的语音、数据设备均可兼容，且使用 相同的电缆与配线架、相同的插头和模块插孔；综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重新配置；综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所有器件均通过UL、CSR及ATM认证；综合布线系统属于一次性投资的项目，不必进行长期或重复投资。

计算机网络结构有星型、环型、树型、总线型、不规则型和全连接型，综合布线一般采用星型拓扑结构。该结构下每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。

综合布线系统是集视频、语音、数据为一体的基础平台系统，是实现电子政务、安全防范和应急指挥、远程会议等方面管理的基础设施。

综合布线系统分为主干和分支两大系统覆盖本项目的两栋大型建筑物：

主干系统：主干系统是IT机房到各IDF间的数据传输通道，根据本项目网络、监控系统实际使用需求及考虑后期可扩容性，主干系统光缆采用24芯光缆。

根据现场环境主干系统敷设时可采用以下方式:

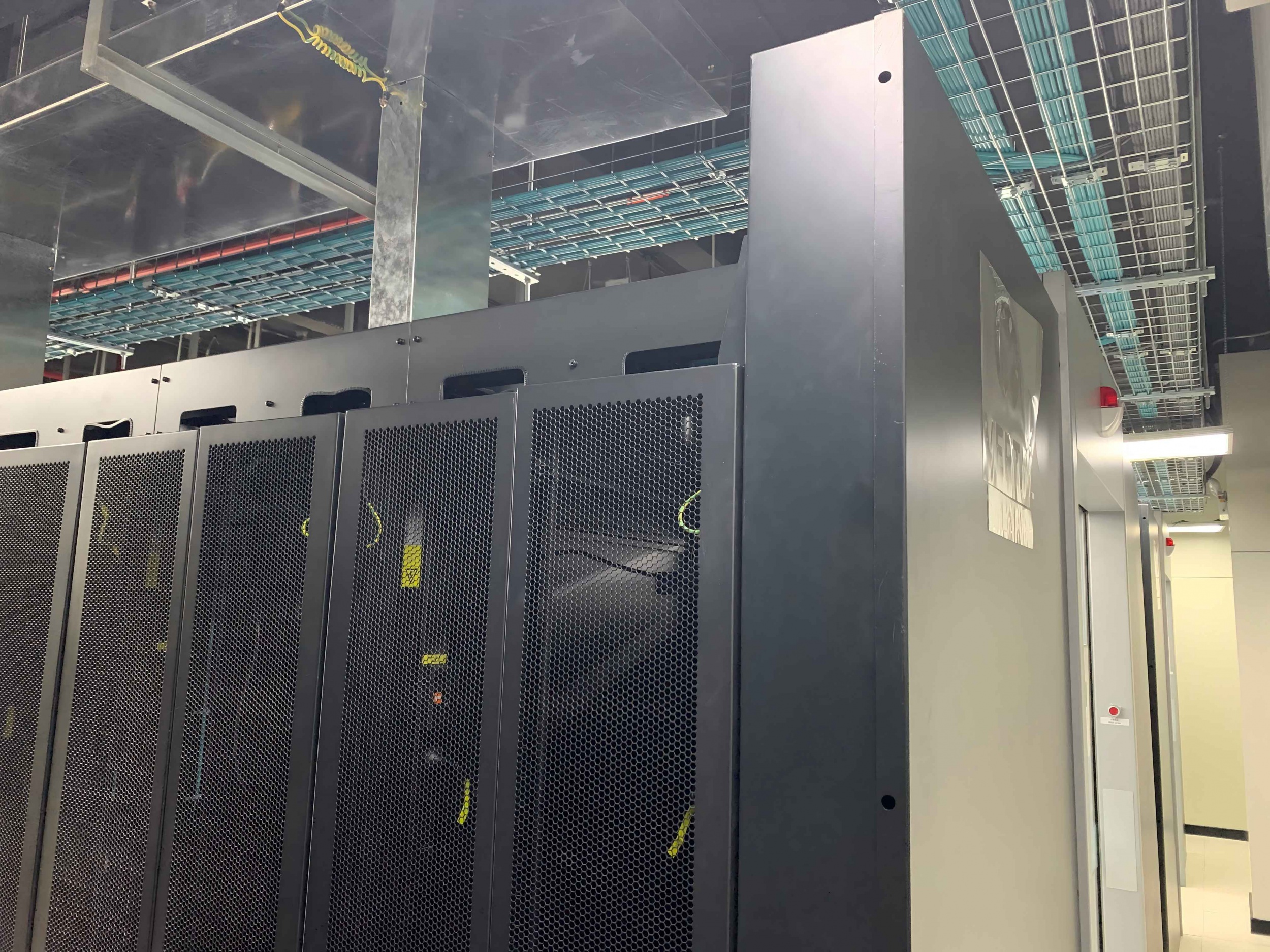

安装弱电专用桥架，此方式工程量大、费用高，对安装有天花吊顶的区域可能会造成破坏。

本次工程中IT机房到各IDF间根据光缆数量的多少合理选择单模多芯光纤。

IDF间：本工程中的接入管理系统是指IDF间内的机柜式分纤箱，主要用于熔接主干光缆及工作区电缆的接入，将数据传输到IT机房。

分支系统：前端交换设备作为全光网络的终端网络设备安装在IDF间内。需从设备处分别布放UTP线缆到办公室信息插座。

业务需求

本项目综合布线系统是本项目信息化网络应用的重要基础设施，在本项目建成后的应用，有众多应用系统，为保证系统的整体性、实现综合最优化，需要用系统工程的方法来规划和设计本项目的综合布线系统。

综合布线系统是信息系统集成的基础，如果把整个建筑智能系统比作人体的话，网络整体结构设计是骨骼，那综合布线就是遍布在全身的神经了。综合布线通过各种传输介质把用户端设备的信息传输到中心机房，经机房控制设备处理后，再反馈到用户端，以达到统一、规范和快捷的协同工作目的。
