     UPS蓄电池组的接线核心是通过规范连接，为UPS主机提供稳定直流电源，保障断电时设备正常续航，其接线方式主要分为串联、并联及混合连接三种，操作需遵循“极性对应、规范布线、安全防护”的原则，以下是简易操作指南，适配各类小型至中型UPS设备。

一、核心接线方式（简易实操版）

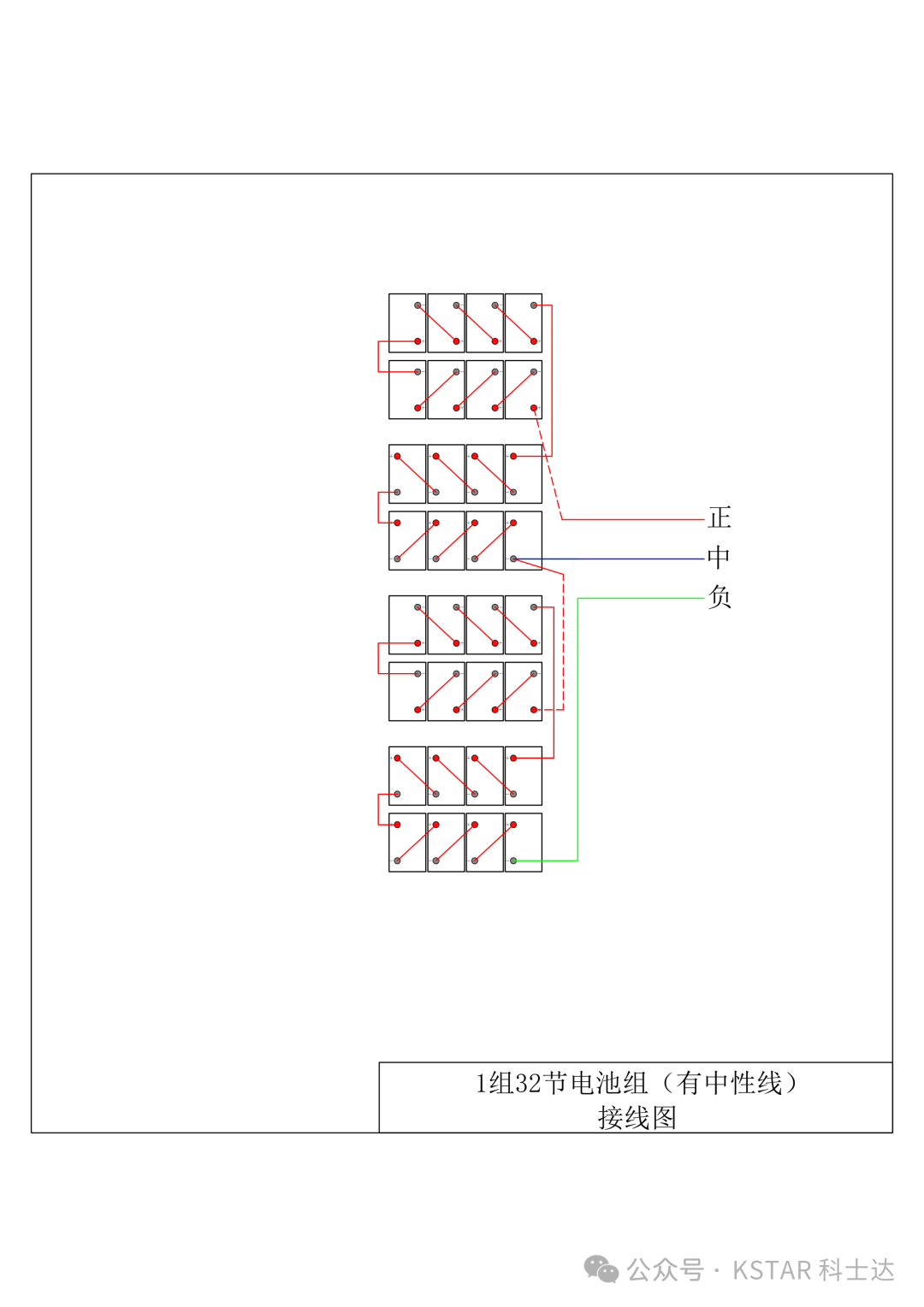

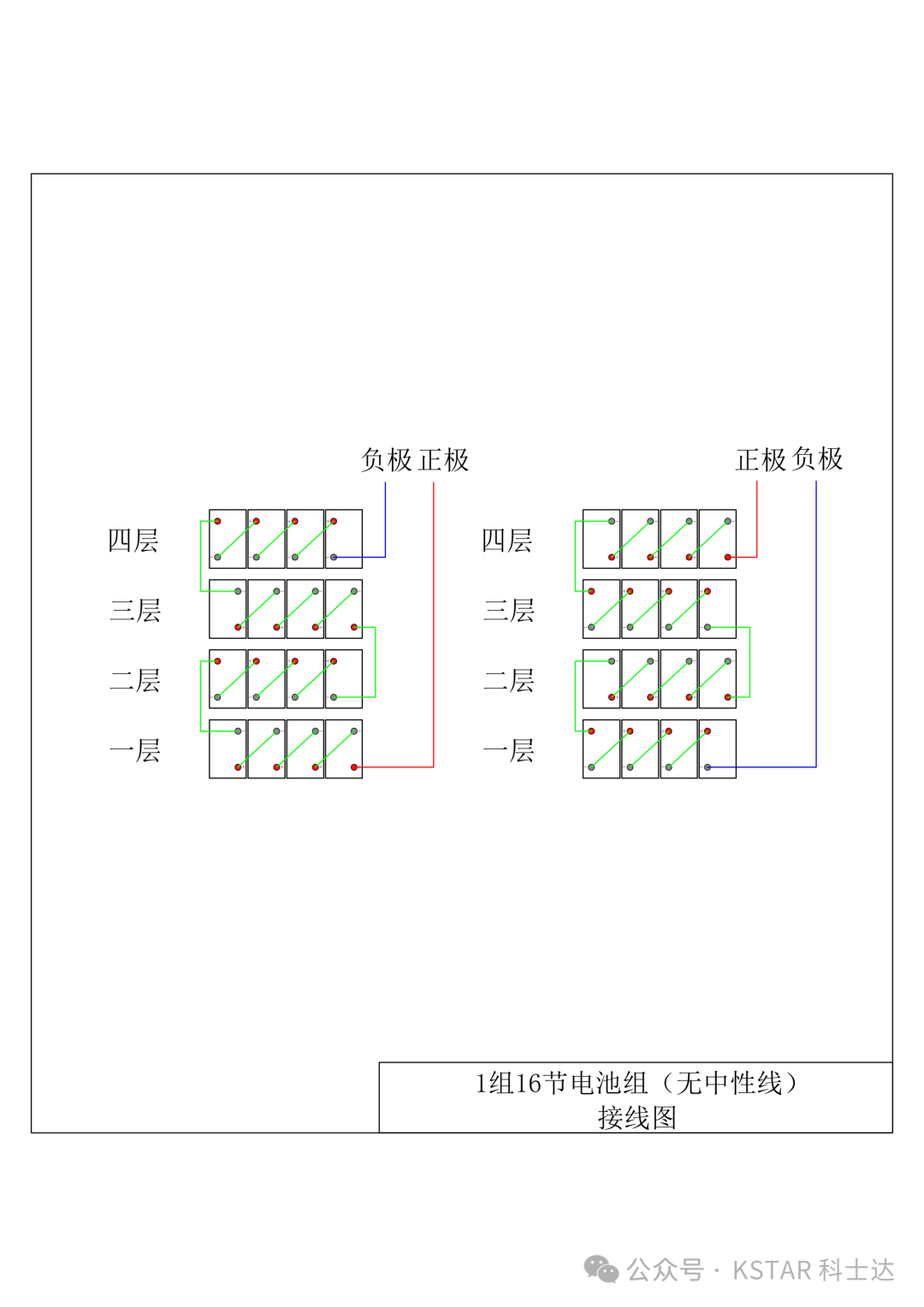

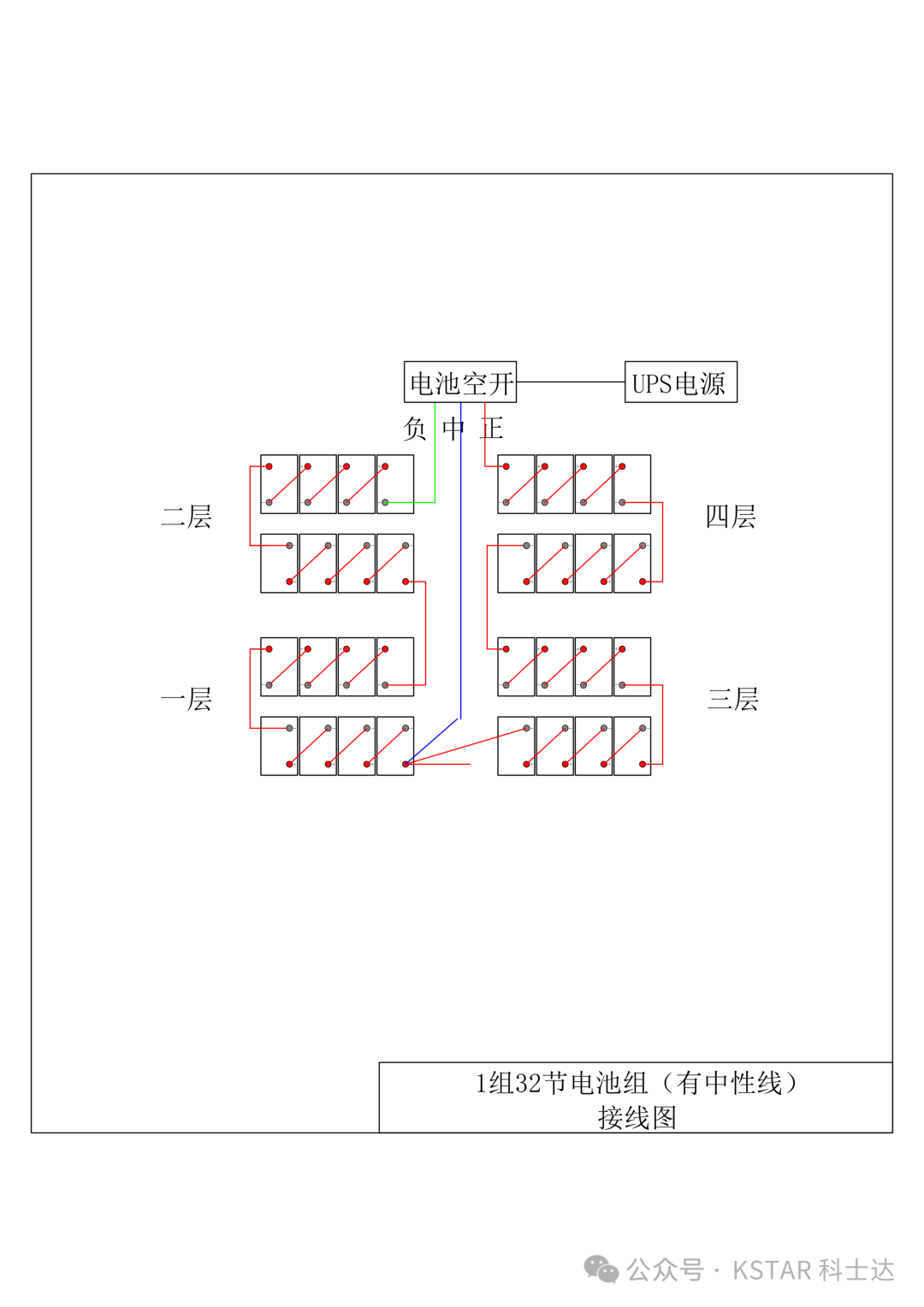

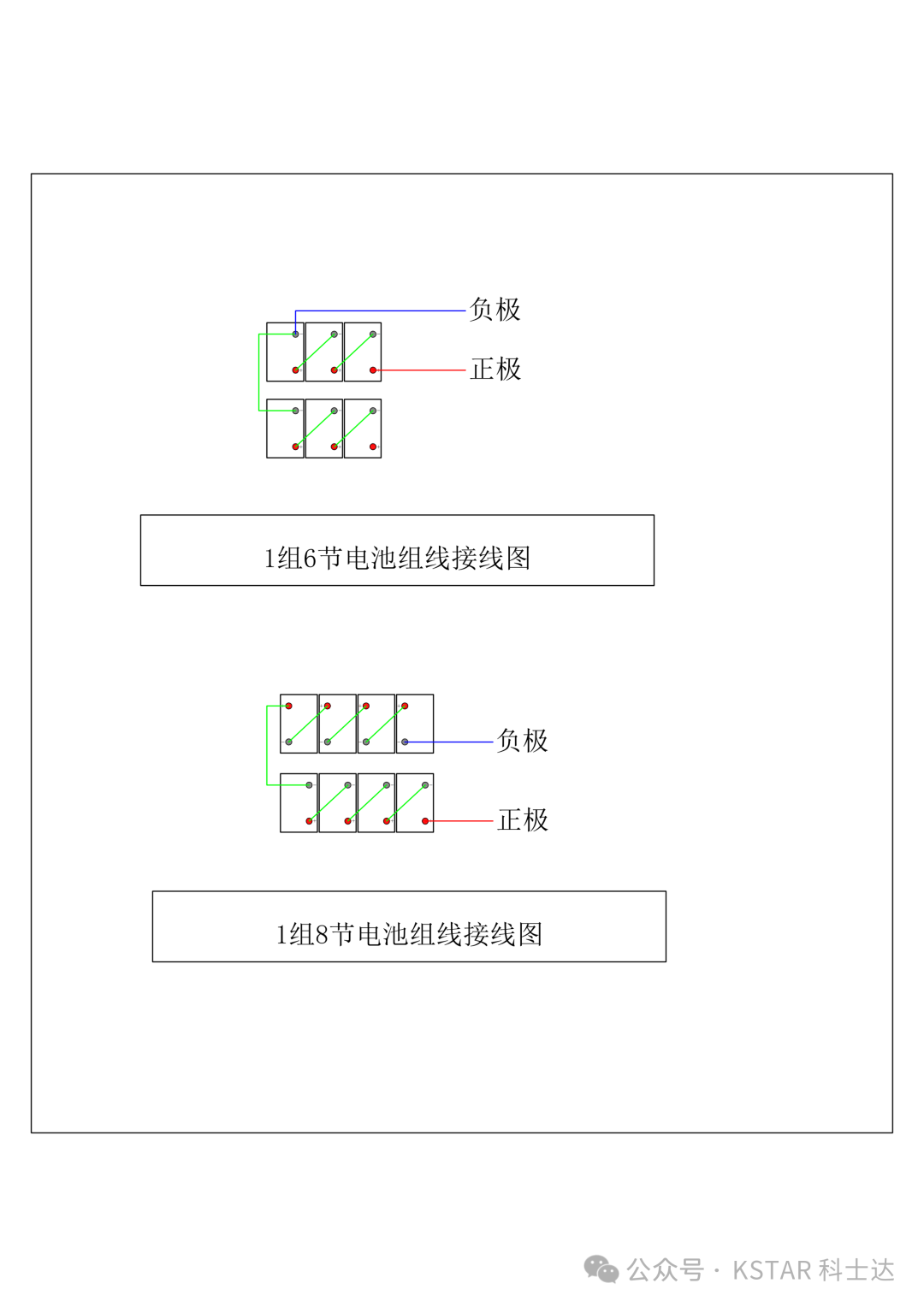

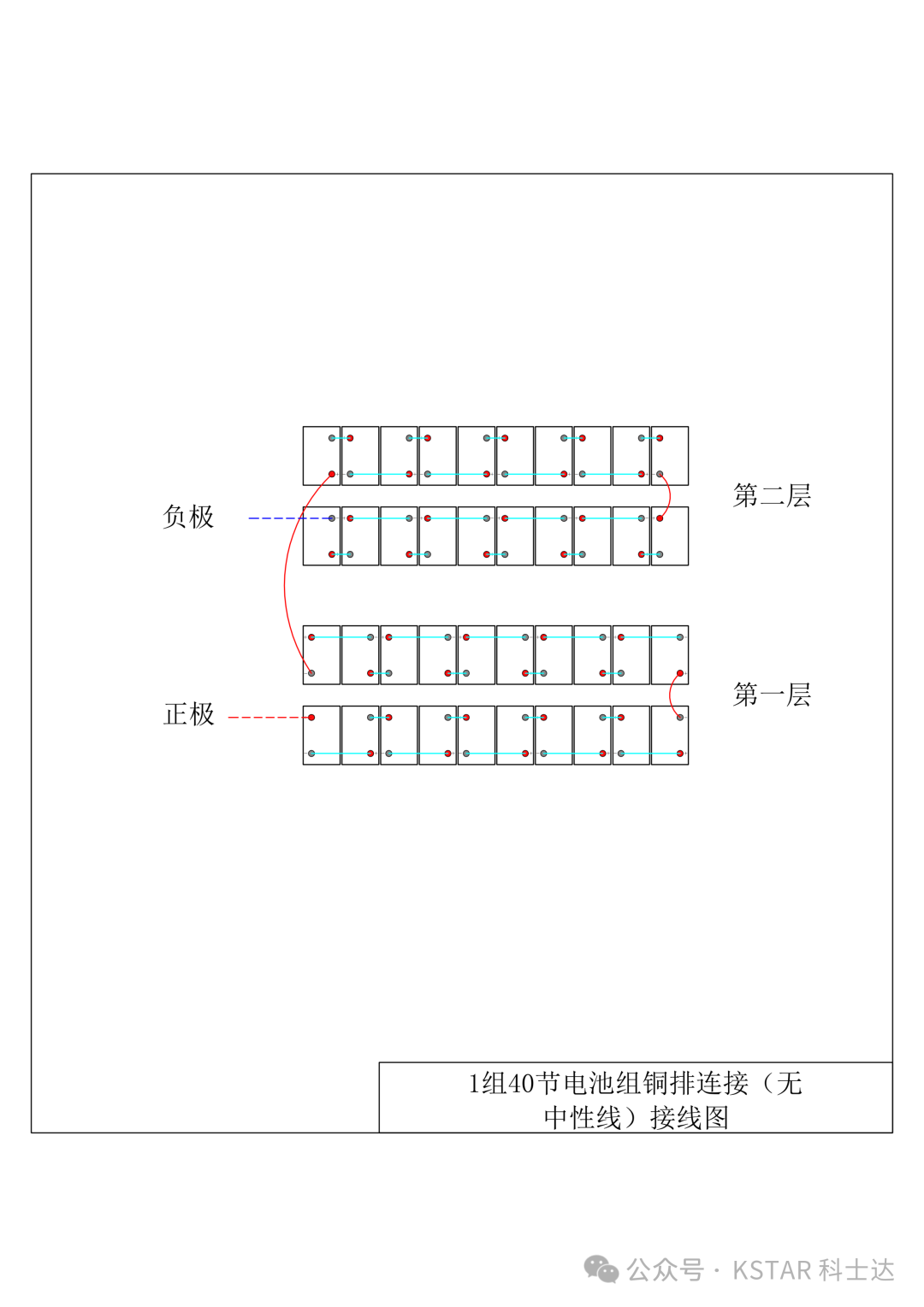

（一）串联接线（最常用，提升电压）

适用场景：UPS主机需特定直流电压（如96V、192V），单节电池电压不足时（常用12V单节电池），通过串联提升总电压，总容量不变。

操作步骤：1. 确认单节电池正（+）、负（-）极，将第一节电池的负极（-）与第二节电池的正极（+）用连接条对接，依次类推，完成所有电池串联；2. 串联完成后，仅从首节电池正极（+）和末节电池负极（-）引出总接线，标注正负极标识；3. 总接线对应接入UPS主机的“电池+”“电池-”端子，严禁接反。

示例：8节12V电池串联，总电压为8×12V=96V，适配96V输入需求的UPS主机。

（二）并联接线（提升容量，延长续航）

适用场景：UPS主机电压满足要求，但需延长断电续航时间，通过并联增加电池总容量，总电压不变。

操作步骤：1. 先将多组电池分别串联至UPS所需电压（每组电压一致）；2. 将各组电池的正极（+）与正极（+）对接、负极（-）与负极（-）对接，用专用并联铜排连接牢固；3. 从任意一组的正、负极引出总接线，接入UPS主机对应端子。

注意：并联的电池组需为同品牌、同型号、同批次，避免阻抗不一致引发安全隐患。

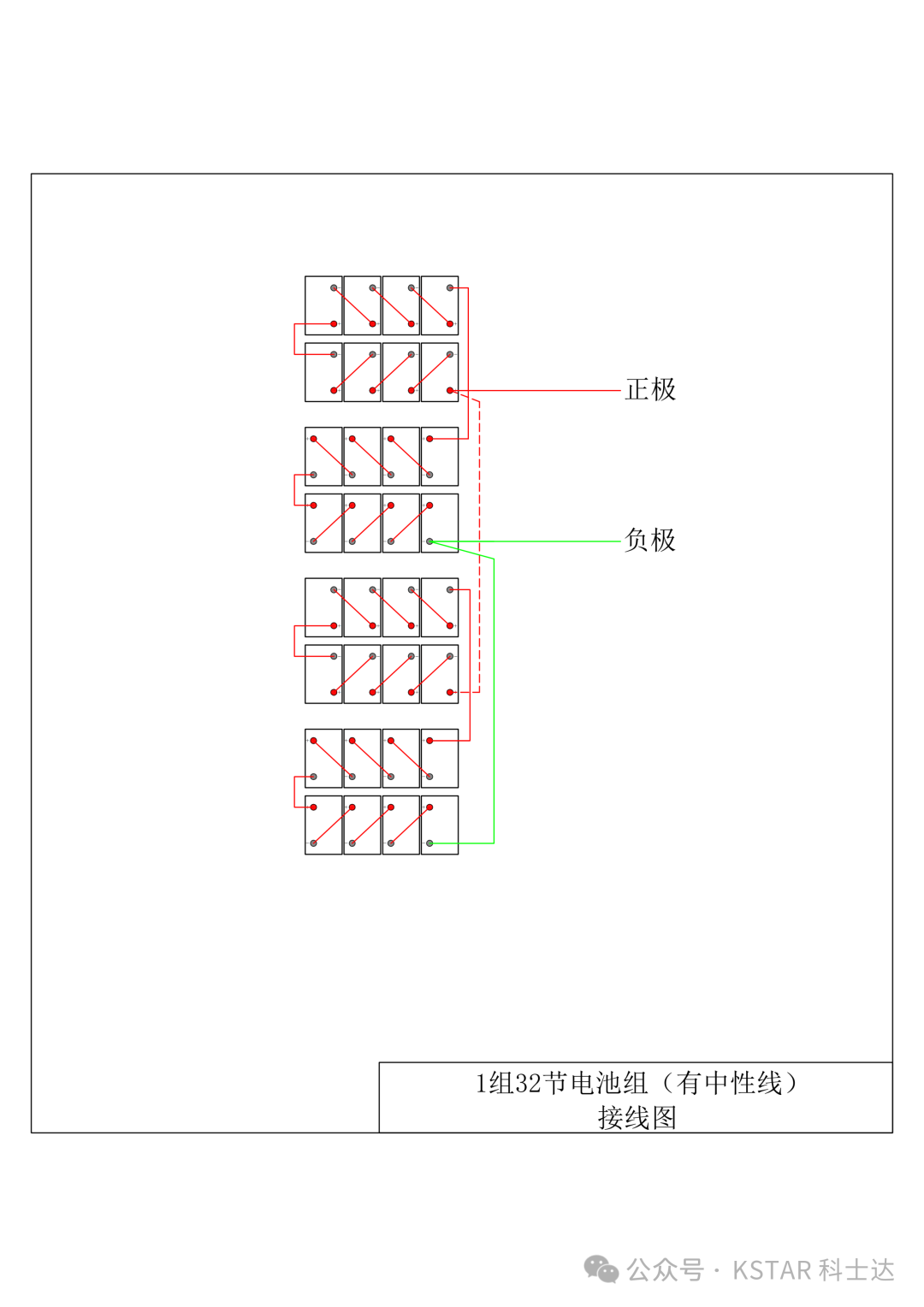

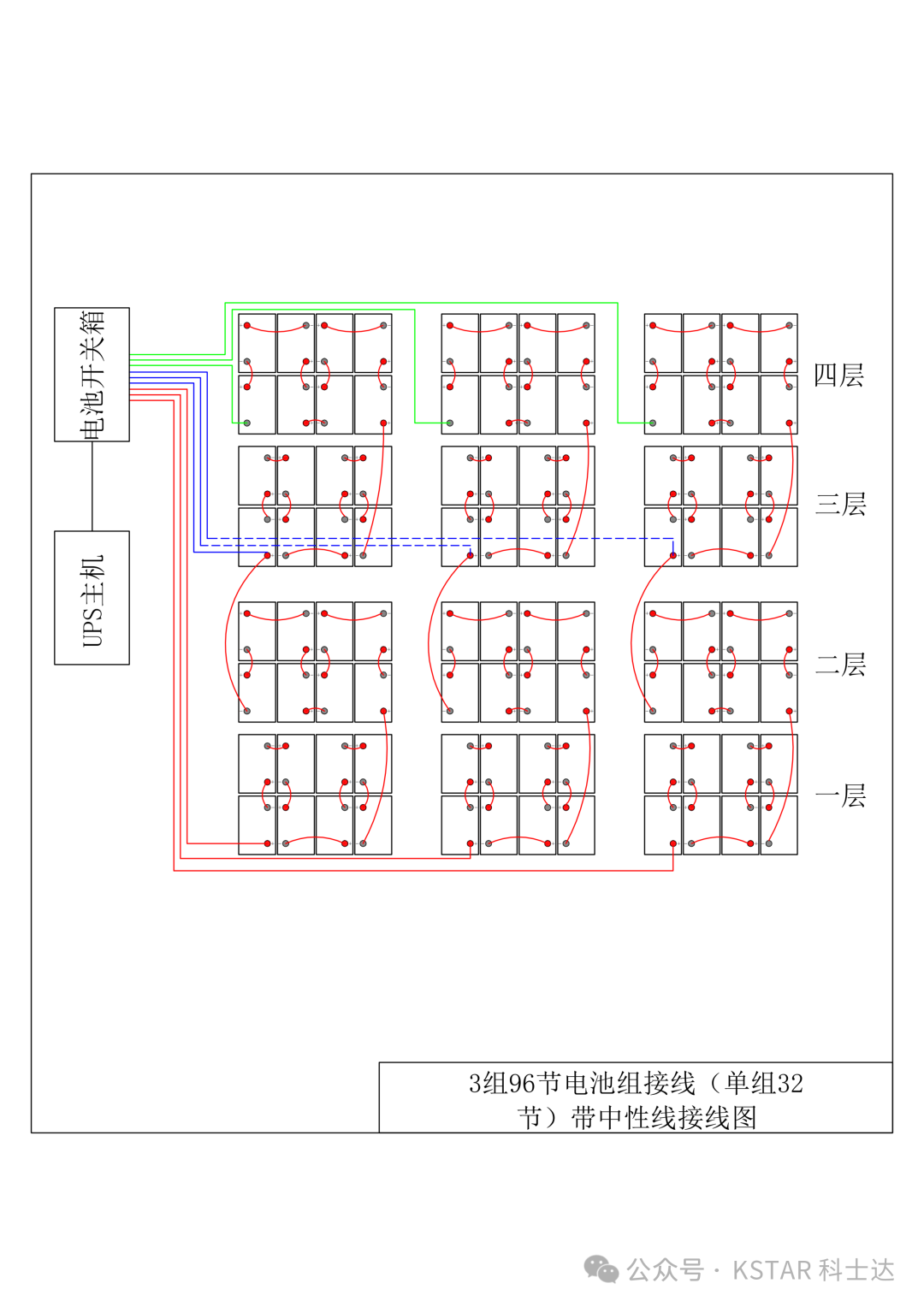

（三）混合接线（串联+并联，兼顾电压与容量）

适用场景：大型UPS设备，既需满足高电压要求，又需长续航，结合串联与并联优势。

操作步骤：1. 先将单节电池串联成若干组，每组电压达到UPS主机要求；2. 将所有串联好的电池组进行并联连接，提升总容量；3. 引出总正、负极接线，接入UPS主机，完成接线。

二、通用操作规范

•接线前必须切断UPS主机及电池回路电源，用万用表复测无残压，避免触电或短路。

•正负极严禁接反，否则会烧毁UPS主机或蓄电池，接线后务必复核极性。

•连接条、螺栓紧固均匀，避免接触不良导致发热，端子需套绝缘护套，防止误触。

•电缆线径需匹配UPS功率，10KW及以上推荐6平方铜芯线，10KW以下选用4平方及以上铜芯线，长度尽量短而直。

•电池组需安装在干燥、通风、远离热源的环境，电池摆放整齐，极性方向一致，便于维护。

三、简易总结

UPS蓄电池组接线核心：需电压选串联，需续航选并联，高电压+长续航选混合连接；全程牢记“断电操作、极性对应、牢固绝缘”，新手可先核对UPS主机标称电压，再按单节电池电压计算串联节数，确保接线规范，保障设备安全稳定运行。
